PQ-parkeerpallet – zijdelings verschuifbaar voor meer parkeerplaatsen op één parkeerniveau
Als de rijstrook alleen nodig is op de plek waar op dat moment wordt geparkeerd
In ondergrondse parkeergarages nemen de gangpaden een groot deel van de vloeroppervlakte in beslag, ook al zijn ze alleen nodig voor de parkeerplaats die op dat moment wordt benaderd. Wanneer de vloeroppervlakte beperkt is, gaat dit ten koste van de parkeercapaciteit.
De PQ-parkeerpallet rangschikt parkeerplaatsen in twee of drie rijen achter elkaar en opent de gang alleen voor de geselecteerde parkeerplaats. Hierdoor ontstaan extra parkeerplaatsen op één niveau en blijft elk voertuig bereikbaar zonder dat een ander voertuig hoeft te worden verplaatst.
Wat is de Swiss-Park PQ-parkeerpallet?

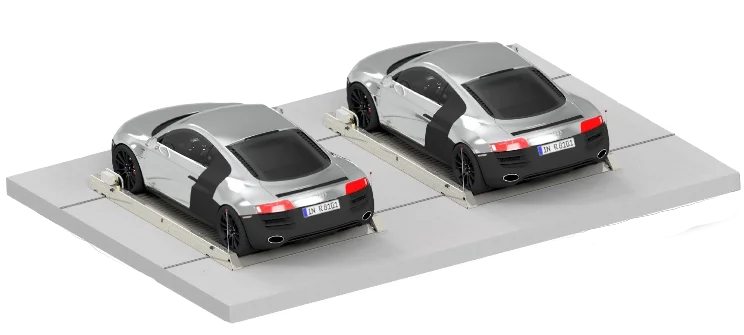

De Swiss-Park PQ-parkeerpallet is een zijdelings verschuifbare parkeeroplossing voor zelfstandig parkeren op één niveau. De parkeerpalletten worden voor een rij vaste parkeerplaatsen geplaatst en kunnen zijdelings worden verplaatst. Swiss-Park is een dochteronderneming van Lödige Industries.
De bestuurder selecteert de parkeerplaats met een sleutel of een RFID-tag. Het parkeersysteem verplaatst de parkeerplatforms en maakt de gang vrij, zodat de bestuurdersdeur naar de vrije gang kan worden geopend. Elk voertuig is toegankelijk zonder dat er eerst een ander voertuig hoeft te worden verplaatst. De PQ-parkeerpallet is verkrijgbaar met een in de vloer gemonteerde geleiderail als PQ-DC of met een hangkabel aan het plafond als PQ-AC.
De voordelen van uw PQ-parkeerpallet in één oogopslag
Het PQ-stapelplatform zorgt voor extra parkeerplaatsen op één niveau doordat het gangpad alleen wordt geopend wanneer dat nodig is. De breedte en uitvoering van het platform zijn afhankelijk van de voertuigen waarvoor het bestemd is en de opstelling van de rijen.
Comfort, technologie en planning
De PQ-parkeerpallet is verkrijgbaar in verschillende palletbreedtes en twee uitvoeringen wat betreft de stroomvoorziening, om tegemoet te komen aan uiteenlopende eisen op het gebied van voertuigafmetingen, indeling en bouwconstructie. De volgende informatie geeft een overzicht van het gebruikscomfort, de toepassing, de belangrijkste technische gegevens en de beschikbare planningshulpmiddelen.
Comfort en gebruiksgemak
De bestuurder kiest de parkeerplaats en parkeert het voertuig zelf. Het parkeersysteem verplaatst de parkeerplatforms zijwaarts en maakt de doorgang naar de gekozen parkeerplaats vrij.
| Kenmerk | Waarde |
|---|---|
| Het parkeren wordt uitgevoerd door | |
| Overdrachtsniveau | toegangsniveau; alle parkeerplaatsen bevinden zich op één niveau |
| Oprijplaat vereist | nee |
| Toegang tot het parkeerniveau | ja, de bestuurder parkeert het voertuig zelf |
| Zelfstandig parkeren | ja, elke parkeerplaats is na selectie bereikbaar zonder dat een ander voertuig verplaatst hoeft te worden |
| Ontwerp van het platform | Zijdelings verschuifbare parkeerplatforms voor een rij vaste parkeerplaatsen |
| Voertuigpositionering | Positioneringshulp op elk parkeerplatform |
| In- en uitstappen | De bestuurdersdeur opent naar de vrije gangpadzijde |
| Keuze van parkeerplaats | Sleutel of RFID-tag |
| Bediening PQ-DC | Centraal bedieningspaneel; de parkeerplatforms bewegen automatisch na selectie |
| Bediening PQ-AC | Drukknoppen voor elke parkeerpallet; ingedrukt houden terwijl de pallets bewegen |
| Veiligheid tijdens het verplaatsen | Knipperende lichten in het bewegingsgebied; veiligheidscontactstrips stoppen de beweging onmiddellijk |
| Noodbediening | Nadat de aandrijving is ontkoppeld, kunnen de parkeerplatforms met de hand worden verplaatst |
| Geluidsemissie | Laag geluidsniveau dankzij rollagers |
| Doelgroep | Standaard ontworpen voor een vaste gebruikersgroep |
Legenda:
Bestuurder
Parkeeroplossing
Parkeerprocedure
| Richting | Parkeerstap | Uitgevoerd door | Beschrijving |
|---|---|---|---|
| Parkeerplaats selecteren | De bestuurder selecteert de parkeerplaats op de bedieningseenheid met een sleutel of RFID-tag. | ||
| Doorgang vrijmaken | Het parkeersysteem verplaatst de parkeerplatforms zijdelings en maakt de gang naar de geselecteerde parkeerplaats vrij. Knipperende lampen geven de beweging aan. | ||
| Het voertuig parkeren | De bestuurder rijdt de parkeerplaats op en zet het voertuig bij de positioneringshulp. | ||
| Het voertuig achterlaten | De bestuurder stapt uit; de bestuurdersdeur gaat open naar het vrije gangpad. | ||
| Parkeerplaats selecteren | De bestuurder selecteert de parkeerplaats opnieuw. | ||
| Doorgang openen | De parkeeroplossing opent de doorgang naar de geselecteerde parkeerplaats. | ||
| Het voertuig uitrijden | De bestuurder rijdt het voertuig weg. |
Legenda:
Parkeren
Ophalen
Bestuurder
Parkeeroplossing
Technische gegevens
| Kenmerk | Waarde |
|---|---|
| Systeemtype | Zijdelings verschuifbare parkeerpallet |
| Functie | Onafhankelijk parkeren op één niveau, zijdelingse verplaatsing haaks op de parkeerrichting |
| Indeling | Parkeerplatforms voor een rij vaste parkeerplaatsen, twee of drie rijen achter elkaar |
| Aanbevolen systeemgrootte | Maximaal 15 parkeerplatforms per rij bij twee rijen, maximaal 8 bij drie rijen |
| PQ-DC | Op de vloer gemonteerde stroomrail, meerdere rijen |
| PQ-AC | Kabel die vanaf het plafond hangt, bovenleiding optioneel, één rij met maximaal 4 parkeerplatforms |
| Installatie | Rails op strookfunderingen of op de afgewerkte vloer |
| Vlakheid van de vloer | Volgens DIN 18202, tabel 3, regel 3 |
| Voertuiglengte | Tot 500 cm |
| Lengte parkeerplaats | 560 cm tussen de kolommen, 530 cm met lichtbarrières |
| Lengte van de pallet | 366 cm |
| Breedte van de opslagpallet | 210 tot 288 cm, voor voertuigbreedtes tot 258 cm |
| Belasting per parkeerplaats | 2.000 kg, versterkte uitvoering PP-PQ-R 2.600 kg |
| Wielbelasting | 500 kg, versterkt 650 kg |
| Rijsnelheid | 0,2 m/s |
| Hoogte in het bestuurdersgedeelte | ca. 8 cm boven de afgewerkte vloer |
| Aandrijving | PQ-DC 40 V gelijkstroommotor, PQ-AC 0,25 kW draaistroommotor |
| Stroomvoorziening | 230/400 V, 50 Hz |
| Bedrijfstemperatuur | -10 °C tot +40 °C |
| Normen | DIN EN 14010 en Machinerichtlijn 2006/42/EG |
| Certificering | CE-gecertificeerd |
Gedetailleerde afmetingen, belastingswaarden en ontwerpgegevens zijn te vinden in het productgegevensblad.
Toepassingen
Woongebouwen
In woongebouwen moeten parkeerplaatsen vaak worden gecreëerd binnen een gegeven indeling van de ondergrondse parkeergarage. De PQ-parkeerpallet voegt parkeerplaatsen toe vóór een rij vaste parkeerplaatsen, zonder dat er een extra parkeerniveau hoeft te worden aangelegd. De vaste toewijzing van parkeerplaatsen aan bewoners sluit aan bij het ontwerp voor een vaste groep gebruikers.
Woonprojecten
In grotere wooncomplexen zijn veel parkeerplaatsen verdeeld over lange rijen. Met twee of drie rijen achter elkaar kan de ondergrondse parkeergarage dichter bevolkt worden, terwijl elk voertuig na het selecteren direct bereikbaar blijft.
Stedelijke verdichting
Wanneer er in bestaande ondergrondse parkeergarages extra parkeerplaatsen nodig zijn, kan de PQ-parkeerpallet gebruikmaken van de bestaande gangpaden. Hiervoor is een vloerconstructie nodig die geschikt is voor rails en voldoende vlak is.
Kantoorgebouwen
In kantoorgebouwen met vast toegewezen parkeerplaatsen zorgt de PQ-parkeerpallet voor extra parkeerplaatsen op één niveau. Voor wisselende gebruikers of kortparkeren wordt het systeem per project aangepast.
Alles uit één hand – van planning tot modernisering
Lödige begeleidt uw project gedurende de gehele levenscyclus – van systeemonafhankelijke planning en implementatie tot service en modernisering.
De juiste parkeeroplossing voor uw project
Of het nu gaat om een mechanisch, halfautomatisch of volledig geautomatiseerd parkeersysteem: het draait om de eisen van het project. Lödige adviseert systeemonafhankelijk, beoordeelt ook bestaande oplossingen van andere fabrikanten en ontwikkelt een passend parkeerconcept op basis van jarenlange ervaring en een breed scala aan technische mogelijkheden.
Parkeersystemen op lange termijn betrouwbaar laten functioneren
Regelmatig onderhoud, snelle ondersteuning bij storingen en gerichte modernisering waarborgen de beschikbaarheid, veiligheid en waarde van het systeem. Lödige onderhoudt zowel zijn eigen systemen als die van andere fabrikanten en ondersteunt exploitanten gedurende de gehele levenscyclus.
Welke parkeeroplossing past bij uw project?
Neem contact op met onze experts om de voor u optimale combinatie van apparatuur en software te bepalen.
Veelgestelde vragen
De PQ-parkeerpallet is ontworpen voor ondergrondse parkeergarages in woongebouwen, wooncomplexen en kantoorgebouwen met een vaste groep gebruikers. Wanneer de gebruikers veranderen, worden de werking en het veiligheidsconcept per project aangepast.
Ja. Na selectie opent het parkeersysteem de doorgang naar de geselecteerde parkeerplaats, en hoeft er vooraf geen ander voertuig te worden verplaatst. Dit geldt zowel voor de parkeerplatforms als voor de vaste parkeerplaatsen daarachter.
De parkeerpallet is ontworpen voor standaardproductieauto’s met een lengte tot 500 cm. Afhankelijk van de uitvoering varieert de breedte van de pallet van 210 tot 288 cm voor voertuigen met een breedte tot 258 cm. Voor grote voertuigen wordt een brede pallet aanbevolen.
De parkeerpallets bewegen op één niveau; er vindt geen hefbeweging plaats. De looprails worden op strookfunderingen of op de afgewerkte vloer gelegd. Het is van belang dat de vloer vlak is, omdat de speling tussen de onderkant van de pallet en de vloer niet meer dan 2 cm mag bedragen.
Een achterafmontage is mogelijk wanneer de vloerconstructie geschikt is voor het railsysteem en aan de vlakheidseisen volgens DIN 18202 wordt voldaan. In het gebied van de rails mogen geen uitzettingsvoegen of bouwvoegen aanwezig zijn, en mastiekasfalt moet worden vermeden.
De PQ-DC wordt gevoed via op de vloer gemonteerde geleiderails en kan in meerdere rijen worden opgesteld. De bediening vindt plaats via een centraal bedieningspaneel, en de parkeerplatforms bewegen automatisch na selectie. PQ-AC wordt gevoed via een hangkabel aan het plafond en is bedoeld voor systemen met één rij en maximaal vier parkeerplatforms; de bediening gebeurt met drukknoppen die ingedrukt moeten worden gehouden terwijl de platforms bewegen.
Wanneer parkeerplaatsen boven elkaar moeten worden gecreëerd, is het de moeite waard om autostapelaars te overwegen. Wanneer parkeerplaatsen over twee of drie parkeerniveaus moeten worden ingedeeld, moeten de semi-automatische parkeersystemen van MAX in overweging worden genomen. Welke oplossing het meest geschikt is, hangt af van de indeling, de bouwhoogte en het aantal benodigde parkeerplaatsen.
Voor een eerste beoordeling zijn de plattegrond, de geplande rijen en parkeerplaatsen, de afmetingen van de voertuigen en informatie over de vloerconstructie nodig. Hieruit worden de palletbreedtes, de uitvoering, het railtraject en de positie van de schakelkast en de besturingseenheid afgeleid.
Weet u niet zeker of de PQ-parkeerpallet de juiste oplossing is?

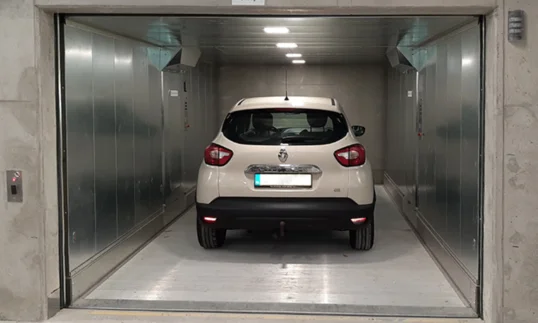

Autoliften verplaatsen voertuigen verticaal tussen verdiepingen en kunnen ruimteverslindende hellingbanen vervangen.

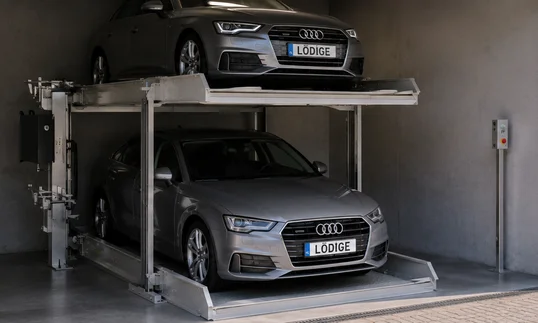

Autostapelaars vergroten op mechanische wijze de parkeerdichtheid en creëren extra parkeerruimte op het bestaande terrein.
