ULD Draaitafels
Nauwkeurige 90°-overdracht voor efficiënte goederenstroom
Moet u ULD's in uw terminal van richting veranderen zonder ze handmatig te verplaatsen? Lödige draaitafels zorgen voor een gecontroleerde, gemotoriseerde rotatie van Unit Load Devices onder gedefinieerde hoeken - waardoor ruimte, doorvoer en veiligheid in luchtvrachtterminals worden geoptimaliseerd.
ULD's draaien op belangrijke knooppunten - veilig en nauwkeurig

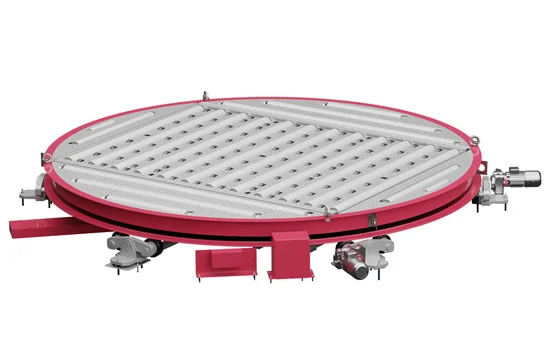

Draaiplateaus voor ULD's zijn gemotoriseerde roterende platforms die worden gebruikt om ULD's onder hoeken van 90° of 180° om te leiden. Deze units, die compatibel zijn met ULD's van 5 ft, 10 ft, 15 ft en 20 ft, ondersteunen veilige en betrouwbare richtingsveranderingen binnen vrachtterminals, met name wanneer de lay-out beperkingen vereist. Draaiplateaus werken op de standaard systeemhoogte van 508 mm, hebben geen put nodig en sluiten naadloos aan op aangrenzende roldekken.
Voordelen van de draaitafel van Lödige
Onze oplossingen zijn ontworpen voor innovatieve luchtvrachtterminals en bieden meetbare voordelen door de efficiëntie te verbeteren, de veiligheid te waarborgen en naadloze procesintegratie te ondersteunen.
Volledige specificaties & Inzichten
Van functies en automatiseringsniveaus tot technische gegevens en handige downloads voor draaitafels - hier vindt u alle belangrijke details in één oogopslag. In dit gedeelte vindt u de essentiële informatie voor het plannen en bedienen van uw vrachtterminal.
Functies / Opties
- 10 ft, 15 ft, 20 ft draaiplateau
- 10 ft draaiplateau met RA-Dek
- Terugvalbeveiligingen voor optionele handmatige beweging en rotatie
Technische gegevens
Beschrijving | 5ft | 10ft NEP | 10ft met rechthoekig dek | 20ft NEP |
|---|---|---|---|---|
| Draagvermogen | 1.600 kg | 6.800 kg | 6.800 kg | 13.800 kg |
| Buitendiameter | 2.500 mm | 4 640 mm | 4 640 mm | 7.700 mm |
| Hoogte overdracht | 508 mm | |||
| Transportsnelheid | 0,3 m/s | |||
| Roterende snelheid | 2,5 tpm | |||
Automatiseringsgraad
Lödige ULD-draaiplateaus zijn volledig geautomatiseerde componenten binnen vrachtafhandelingssystemen. Uitgerust met frequentiegeregelde motoren, positioneringssensoren en motorremmen maken ze precieze, handsfree rotatie van ULD's onder gedefinieerde hoeken mogelijk. Aangesloten op de Lödige Cargo Professional Suite maken ze gesynchroniseerde controle en bewaking van bewegingen mogelijk binnen geautomatiseerde transportlijnen en staan ze alleen overdracht toe als ze correct zijn uitgelijnd. Handmatige bediening is mogelijk in noodscenario's, wat extra betrouwbaarheid en operationele flexibiliteit biedt. Tijdens standaardgebruik is geen tussenkomst van de operator vereist.
Gereedschap & Downloads
-
Luchtvracht terminaluitrusting
Brochure (engels)
Draaitafels succesvol in gebruik
Onze oplossingen hebben zich in de praktijk bewezen en bewijzen wereldwijd elke dag hun waarde.

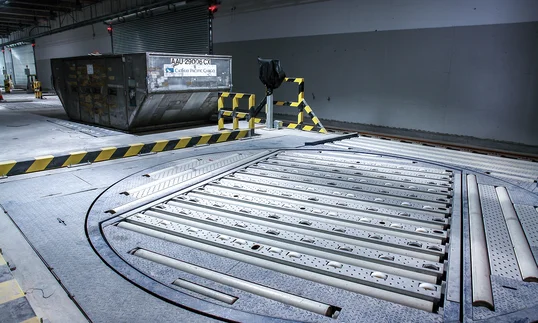

In Hongkong spelen de draaitafels van Lödige een sleutelrol bij naadloze ULD-transfers in een van de drukste afhandelingsfaciliteiten in de regio. Ze zijn geïntegreerd in een complex transportsysteem en ondersteunen 24/7 operaties met een hoge betrouwbaarheid.

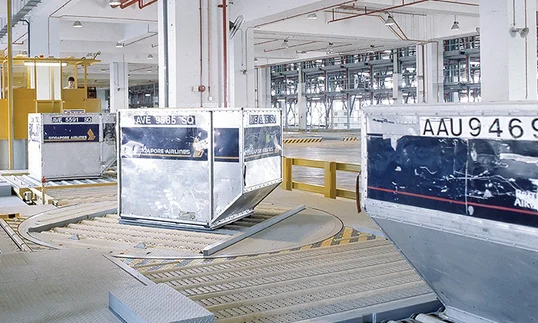

Ter ondersteuning van sterk geautomatiseerde ULD-stromen in Azië's luchtvrachthub van de volgende generatie heeft Lödige geïntegreerde afhandelingssystemen geleverd, waaronder draaitafels. Deze maken een efficiënte omleiding van ULD's mogelijk binnen een volledig geautomatiseerde omgeving op de nieuwe Terminal 5 van Singapore Changi Airport.
Gerelateerde producten - Ontdek apparatuur voor ULD handling
Ontdek gerelateerde producten die elke stap van ULD-afhandeling in uw terminal ondersteunen. Van acceptatie tot opslag en verdere overslag, deze oplossingen zorgen voor efficiëntie, veiligheid en een soepele integratie in uw goederenstroom.
Aangedreven roldekken verplaatsen ULD's automatisch in racks en docks. Een robuuste basis voor snellere, veiligere en efficiëntere transfers.
Verhoogde werkstations brengen ULD's op de perfecte hoogte. Ergonomische opbouw en afbraak die het personeel beschermen en de doorstroming versnellen.
Truck Docks verbinden vrachtwagens en terminals. Met schaarliften en roldekken maken ze het laden en lossen van ULD's ergonomisch, snel en betrouwbaar.
Verander ULD-richting met volledige automatisering. Lödige Right-Angle Decks maken soepele 90°-transfers mogelijk met behulp van aangedreven rollen en zijwielen.
Transfervoertuigen rijden op rails in terminalgangen en verbinden werkstations, opslag en koude zones. Ze verplaatsen ULD's snel, nauwkeurig en veilig over niveaus.
Elevating Transfer Vehicles (ETV) rijden op rails in opslaggangen. Ze tillen en verplaatsen ULD's veilig in hoge rekken en maximaliseren de verticale ruimte en doorvoer.
Van landzijde naar luchtzijde - Ontdek de processen
Navigeer door de belangrijkste stappen van luchtvrachtafhandeling en ontdek hoe onze oplossingen elk proces ondersteunen.
Optimaliseer uw goederenstroom met draaitafels
Vraag onze experts om een oplossing die is afgestemd op de lay-out van uw terminal.
FAQs
Draaiplateaus zijn verkrijgbaar voor ULD's van 5 ft, 10 ft, 15ft en 20 ft. Het laadvermogen varieert van 1.600 kg tot 13.800 kg, afhankelijk van het model.
Nee. Alle modellen werken op standaard systeemhoogte (508 mm) en kunnen rechtstreeks op de vloer worden geïnstalleerd.
Standaardconfiguraties zijn geschikt voor 90° en 180° rotatie. Andere hoeken zijn beschikbaar op aanvraag, afhankelijk van de systeemopstelling.
De veiligheid omvat schijfremmen voor het vasthouden van ULD's, positiesensoren, motorvergrendelingen en gesloten aandrijfkettingen. De loopbruggen zijn antislip en afneembaar voor onderhoud.
Ja. Handmatige terugval maakt zowel rotatie als beweging van de ULD mogelijk na het uitschakelen van het aandrijfsysteem.
De rotatie werkt met maximaal 2,5 tpm. De ULD-transfersnelheid via het geïntegreerde rollendek is maximaal 18 m/min.
Ja. Het kan worden aangesloten op de aangedreven roldekken, haakse dekken en automatische opslagsystemen van Lödige.
Ja. Alle onderdelen zijn ontworpen om te voldoen aan de IATA ULD Care en AHM 911 vereisten.
Ja. De hoogte van het systeem en het modulaire ontwerp maken eenvoudige installatie achteraf in zowel handmatige als geautomatiseerde terminals mogelijk.
